Module Mesure

L'outil Mesure permet de quantifier des distances directement sur une page PDF, à la manière d'une règle virtuelle. Il est conçu pour les usages techniques courants : vérifier la taille d'un élément graphique, contrôler une cote sur un plan, mesurer une marge avant impression, etc. Vous accédez à ce module depuis la catégorie Édition du Tableau de bord.

Mode d'emploi

Ouvrez le module Mesure depuis le Tableau de bord ;
Choisissez l'unité d'affichage dans la barre latérale (voir plus bas) ;
Dans la vue PDF à gauche, cliquez et faites glisser entre deux points pour tracer un segment ;
La longueur du segment est affichée à l'écran dans l'unité choisie.

L'outil reste actif tant que le module est ouvert : vous pouvez enchaîner plusieurs mesures successives sans relancer une commande à chaque fois — mais une seule est affichée à la fois, chaque nouveau tracé efface le précédent. Quitter le module désactive automatiquement le mode mesure et restaure le comportement classique de sélection de texte.

Choix de l'unité

Un sélecteur segmenté propose trois unités de mesure :

pt (points) — l'unité native du format PDF. 1 point = 1/72 pouce ≈ 0,353 mm. Pratique pour des cotes précises sur des PDF techniques où les éléments sont dimensionnés au point près ;
in (pouces) — unité anglo-saxonne (″). 1 pouce = 72 points = 2,54 cm ;
cm (centimètres) — unité métrique. 1 cm ≈ 28,35 points.

L'unité choisie s'applique à la prochaine mesure : un segment déjà affiché conserve l'unité dans laquelle il a été tracé, retracez-le pour le lire dans la nouvelle.

Précision et calibration

Les mesures sont calculées à partir de la taille géométrique du document PDF, telle qu'enregistrée dans le fichier (boîte MediaBox). Cela signifie que :

pour un PDF généré numériquement (export Word, InDesign, plan AutoCAD), les mesures correspondent aux dimensions physiques à l'impression ;
pour un PDF issu d'une numérisation, les mesures dépendent de la résolution et du cadrage de la numérisation. Une page A4 numérisée à 300 dpi conservera ses 21 × 29,7 cm, mais une numérisation imparfaite (page non aplatie, cadrage approximatif) peut introduire de légères imprécisions.

L'outil n'expose pas de mécanisme de calibration explicite par référence : il fait toujours confiance aux coordonnées du document PDF. Pour des mesures techniques fines sur un document scanné, vérifiez d'abord la cohérence des dimensions affichées dans le Tableau de bord (zone d'informations) avant de prendre toute décision basée sur une mesure.

Cas d'usage typiques

Plans d'architecture : vérifier rapidement une cote sur un plan exporté en PDF (en pensant à utiliser l'unité métrique adaptée et en tenant compte de l'échelle du plan original) ;
Mise en page : mesurer la marge effective d'un document avant impression, ou la taille d'une image insérée ;
Documents officiels : contrôler que la zone de signature respecte une dimension imposée (formulaires administratifs, etc.) ;
PDF techniques (CAO, schémas) : valider une distance entre deux éléments sans rouvrir le fichier d'origine.

Limitations connues

L'outil mesure des distances rectilignes uniquement. Il ne propose pas (à ce stade) de mesure de périmètre, de surface, ou de chemin polyligne ;
Les mesures ne sont pas enregistrées comme annotations dans le PDF : elles sont affichées en surimpression dans la vue mais disparaissent au changement de page ou à la fermeture du module. Pour conserver une trace écrite d'une cote, créez ensuite une annotation Note dans laquelle vous reporterez la valeur mesurée, ou un Tampon texte indiquant la dimension ;
Les mesures ne prennent pas en compte l'éventuelle échelle d'un plan d'architecture. Une cote tracée sur un plan au 1/100 mesurera la dimension imprimée du plan, pas la dimension réelle représentée. Effectuez le calcul d'échelle manuellement si nécessaire.

Note : pour des relevés métrologiques exigeants ou une mesure de surfaces / périmètres, des outils PDF spécialisés (ex. Bluebeam Revu, PDF Annotator) restent à privilégier. Le module Mesure de HtkPDF est dimensionné pour des vérifications rapides au quotidien.

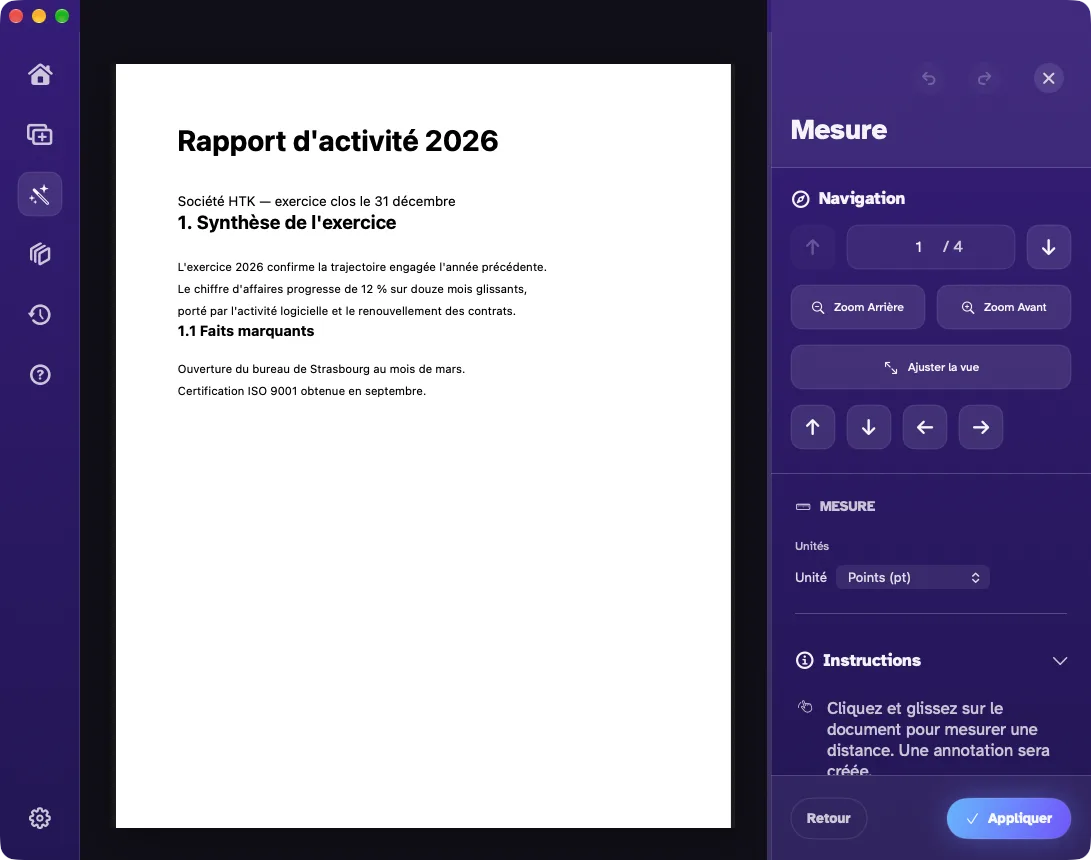

Captures d'écran
